توضیحات
DS18B20 یک سنسور دمای دیجیتال از خانواده محصولات Dallas Semiconductor (اکنون بخشی از Maxim Integrated) است. این سنسور به دلیل دقت بالا، رابط ساده و امکان اتصال چندین سنسور به یک خط داده مشترک، در پروژه‌های مختلف محبوبیت زیادی دارد.
ویژگی‌ها و مشخصات:
محدوده اندازه‌گیری دما:
- از -55°C تا +125°C.
- دقت: ±0.5°C در محدوده -10°C تا +85°C.
رابط ارتباطی:
- 1-Wire Protocol: برای ارتباط تنها به یک خط داده (به‌علاوه زمین) نیاز دارد.
- قابلیت اتصال چندین سنسور به یک خط داده (مشخصه منحصر به فرد هر سنسور با شناسه 64 بیتی).
منبع تغذیه:
- ولتاژ کاری: 3.0V تا 5.5V.
- قابلیت Parasite Power: می‌تواند تنها با دو سیم (داده و زمین) کار کند.
وضوح اندازه‌گیری:
- قابل تنظیم بین 9 تا 12 بیت.
- داده خروجی به صورت دیجیتال و به شکل دو بایت ارسال می‌شود.
زمان تبدیل داده:
- 9 بیت: 93.75 میلی‌ثانیه.
- 12 بیت (بیشترین دقت): 750 میلی‌ثانیه.
بسته‌بندی:
- در مدل‌های مختلف مانند TO-92 (شبیه ترانزیستور)، SMD یا با پوشش ضدآب برای کاربردهای خاص ارائه می‌شود.
کاربردها:
- سیستم‌های کنترل صنعتی: مانیتورینگ دما در ماشین‌آلات و فرآیندهای صنعتی.
- دستگاه‌های خانگی هوشمند: اندازه‌گیری دمای محیط یا لوازم خانگی.
- دیتالاگرها: ثبت تغییرات دما در طول زمان.
- سیستم‌های پزشکی: نظارت بر دما در تجهیزات و محیط‌های حساس.
- بردهای آموزشی و DIY: پروژه‌های مبتنی بر آردوینو، رزبری پای و دیگر میکروکنترلرها.
نحوه استفاده:

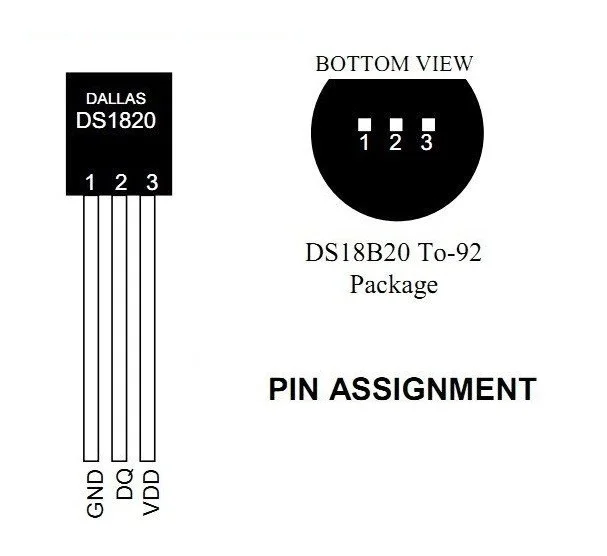

اتصالات:
- VDD به منبع تغذیه (یا زمین در حالت Parasite Power).
- GND به زمین.
- DQ به خط داده، همراه با یک مقاومت پول‌آپ (معمولاً 4.7 کیلو اهم).
کتابخانه‌های آماده:
- در پلتفرم‌هایی مانند آردوینو، کتابخانه‌های استاندارد برای DS18B20 موجود است که خواندن داده‌ها را بسیار آسان می‌کند.
خروجی داده:
- دمای اندازه‌گیری‌شده به صورت دیجیتال در قالب یک مقدار قابل تبدیل به سلسیوس یا فارنهایت ارسال می‌شود.
مزایا:
- ارتباط ساده و کم‌سیم.
- دقت و پایداری بالا.
- توانایی پشتیبانی از چندین سنسور روی یک خط داده.
- مناسب برای محیط‌های صنعتی و کاربردهای DIY.
محدودیت‌ها:
- سرعت پایین‌تر در مقایسه با برخی سنسورهای پیشرفته‌تر.
- نیاز به برنامه‌نویسی برای استفاده از پروتکل 1-Wire.
