AMS1117-3.3 یک رگولاتور ولتاژ خطی کم‌افت است (LDO) است که ولتاژ ورودی را به 3.3 ولت ثابت کاهش می‌دهد. این رگولاتور به دلیل عملکرد ساده، اندازه کوچک، و کاربرد گسترده، یکی از محبوب‌ترین رگولاتورها در پروژه‌های الکترونیکی است.
مشخصات کلیدی:
ولتاژ ورودی (Vin): 4.5 تا 12 ولت (حداکثر 15 ولت).
ولتاژ خروجی (Vout): 3.3 ولت ± 1%.
جریان خروجی (Iout): حداکثر 1 آمپر.
افت ولتاژ (Dropout Voltage): حدود 1 ولت (برای جریان 1 آمپر).

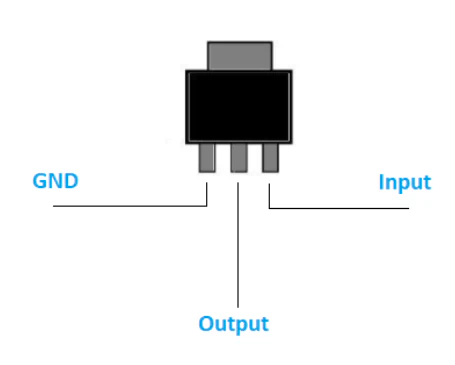

پکیج: SOT-223.
محافظت داخلی:
حفاظت حرارتی: خاموشی در دمای بالا.
حفاظت در برابر اضافه‌جریان.
کاربردها:
تنظیم ولتاژ در پروژه‌های آردوینو و میکروکنترلرها.
تأمین ولتاژ ثابت 3.3 ولت برای سنسورها و ماژول‌ها.
مدارهای شارژر، مبدل‌ها و تغذیه دستگاه‌های کم‌مصرف.
مزایا:
اندازه کوچک و طراحی ساده.
مناسب برای بارهای تا 1 آمپر.
محافظت در برابر اضافه‌جریان و گرمای زیاد.
محدودیت‌ها:
راندمان پایین در ولتاژ ورودی و جریان‌های بالا (به دلیل گرمای تولیدی).
نیاز به هیت‌سینک یا خنک‌سازی در بارهای سنگین.
AMS1117-3.3 گزینه‌ای مناسب برای تأمین ولتاژ 3.3 ولت در پروژه‌های کوچک و کم‌مصرف است، اما در کاربردهای با جریان بالا، راندمان و دمای آن باید مدنظر قرار گیرد.
