آموزش کامل راه‌اندازی و معرفی ماژول WLED

🧩 معرفی ماژول

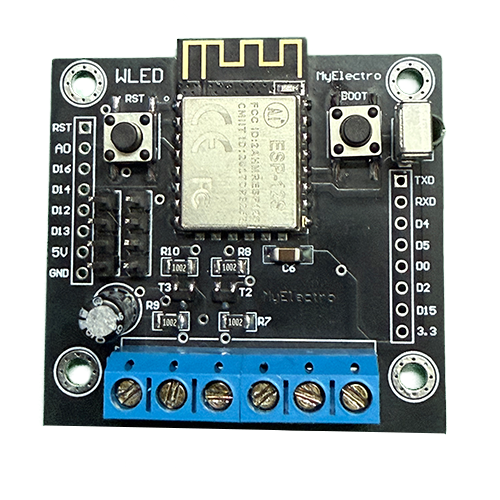

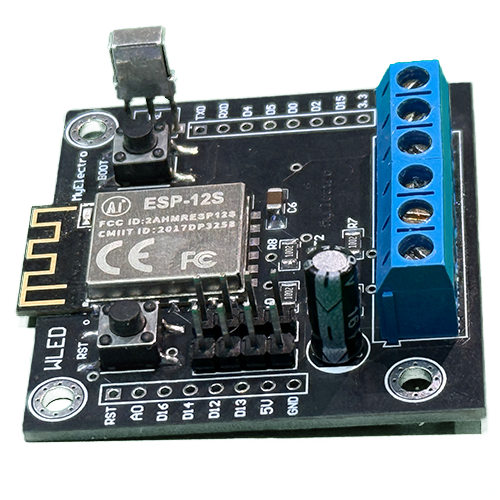

این برد یک کنترلر هوشمند مخصوص WLED بر پایه ESP8266 است که برای استفاده آسان، کاربردی و بدون دردسر در پروژه‌های نورپردازی طراحی شده است.

ماژول به‌گونه‌ای طراحی شده که فقط با یک ولتاژ ۵ ولت، بدون نیاز به لحیم‌کاری یا مدار جانبی، بتوانید انواع نوارهای LED آدرس‌پذیر را راه‌اندازی کنید و از امکانات کامل نرم‌افزار WLED بهره‌مند شوید.

⚙️ ویژگی‌های اصلی ماژول:

• ✅ طراحی شده برای استفاده با نرم‌افزار قدرتمند WLED

• ✅ ورودی تغذیه مستقیم 5V (از ترمینال آبی)

• ✅ خروجی دیتا برای دو رشته LED جداگانه (GPIO4 و GPIO5)

• ✅ محل اتصال کلید فشاری یا سنسور دیجیتال با ولتاژ ۳.۳ یا ۵ ولت

• ✅ تامین تغذیه داخلی 3.3V برای سنسورها

• ✅ دسترسی کامل به پایه‌های ESP8266 برای توسعه پروژه

• ✅ برد آماده برای نصب داخل باکس یا جعبه پروژه

• ✅ بدون نیاز به لحیم‌کاری برای راه‌اندازی اولیه

• ✅ طراحی مدار محافظتی برای جلوگیری از نویز دیتا

• ✅ اندازه جمع‌وجور و اتصال پیچی آسان

🔌 نحوه اتصال تغذیه و LED

1. تغذیه ماژول و LED:

   • ماژول و نوار LED با یک تغذیه مشترک ۵ ولت DC کار می‌کنند.

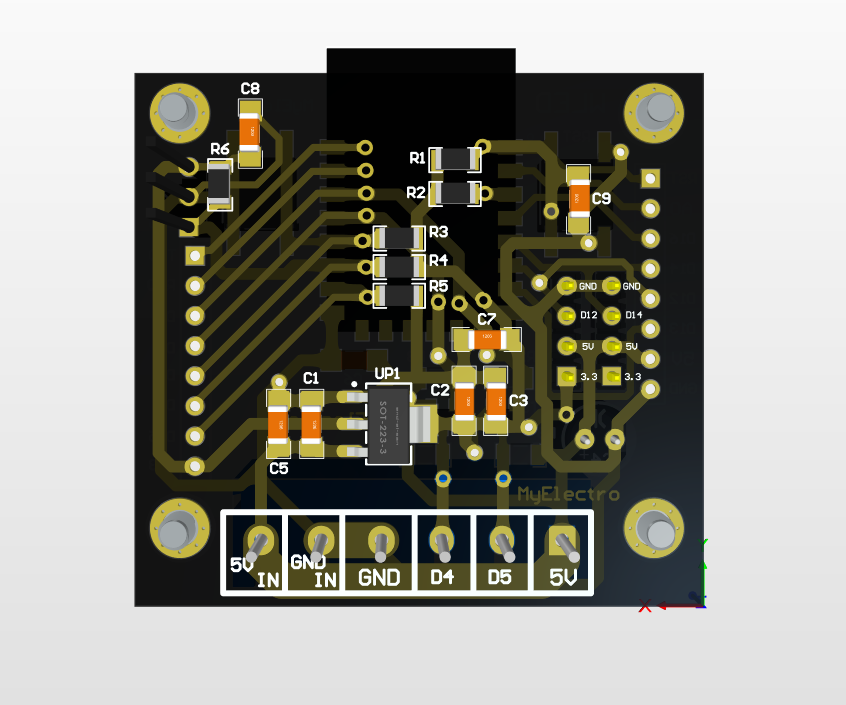

   • از ترمینال آبی روی برد، سیم‌های تغذیه را مطابق با برچسب 5V IN و GND IN متصل کنید.

2. اتصال نوار LED:

   • سیم دیتا نوار LED را به یکی از پین‌های دیتا (GPIO4 یا GPIO5) متصل کنید.

   • سیم‌های تغذیه (5V و GND) نوار را به ترمینال‌های تغذیه برد وصل نمایید.

✅ در طراحی این ماژول، مسیر دیتای LED دارای مدار مقاومتی و خازنی داخلی است. نیازی به افزودن مقاومت یا قطعه خارجی نیست.

📶 اتصال به WiFi و پیکربندی WLED

پس از روشن کردن ماژول:

1. شبکه WiFi داخلی ماژول فعال می‌شود با نام (SSID): WLED-AP

2. با موبایل یا لپ‌تاپ به این شبکه متصل شوید. رمز عبور: wled1234
3. پس از اتصال، در مرورگر آدرس زیر را وارد کنید: 1.2.3.4

4. وارد رابط کاربری WLED می‌شوید.
   در بخش WiFi Setup، نام وای‌فای (SSID) مودم خود و رمز عبور آن را وارد کنید تا ماژول به مودم متصل شود و کنترل از طریق شبکه خانگی فعال شود.

5. پس از اتصال به مودم، می‌توانید از طریق نرم‌افزار WLED یا مرورگر، IP جدید ماژول را پیدا کرده و به آن متصل شوید.

   📱 نرم‌افزار WLED

   برای کنترل آسان ماژول، می‌توانید اپلیکیشن WLED را روی موبایل خود نصب کنید:

   • در Google Play یا App Store جستجو کنید:  WLED by Aircookie

   • پس از نصب، IP ماژول را وارد کنید یا اجازه دهید برنامه خودش آن را پیدا کند.




   • ---

     🎛️ تنظیم LED در WLED

     پس از اتصال به وای‌فای و ورود به پنل WLED:

     1. وارد بخش Config شوید.

     2. گزینه LED Preferences را انتخاب کنید.

     3. در قسمت Hardware setup این موارد را تنظیم کنید:

        • LED count: تعداد دقیق LEDهایی که به ماژول وصل کردید (مثلاً 60 یا 150).

        • LED type: روی گزینه پیش‌فرض WS281x بگذارید.

        • Color Order: معمولاً روی GRB تنظیم می‌شود (در صورت اشتباه بودن رنگ‌ها، می‌توانید RGB یا BRG را امتحان کنید).

        • Output GPIO:

          • اگر از خروجی GPIO4 استفاده می‌کنید، عدد 5 را وارد کنید.

          • اگر از خروجی GPIO5 استفاده می‌کنید، عدد 4 را وارد کنید.

     4. روی Save کلیک کنید و منتظر ریست ماژول بمانید.

     حالا LEDها طبق تنظیمات شما کار خواهند کرد و آماده کنترل با افکت‌ها و تایمر هستند.

   ---

   ⏰ تنظیم تایمر و زمان‌بندی

   نرم‌افزار WLED قابلیت تعریف تایمر روشن و خاموش شدن LEDها را دارد. برای اینکه این تایمرها درست کار کنند، باید منطقه زمانی را تنظیم کنید.

   ✅ تنظیم منطقه زمانی ایران:

   1. وارد تنظیمات WLED شوید.

   2. از منوی Time & Macro گزینه UTC offset را روی +12600 قرار دهید.

      • این عدد برابر با 3.5 ساعت جلوتر از UTC است (منطقه ایران).

   3. در صورت نیاز، می‌توانید زمان خاموش یا روشن شدن خودکار LEDها را تنظیم کنید.

   ---

   🔘 اتصال کلید یا سنسور

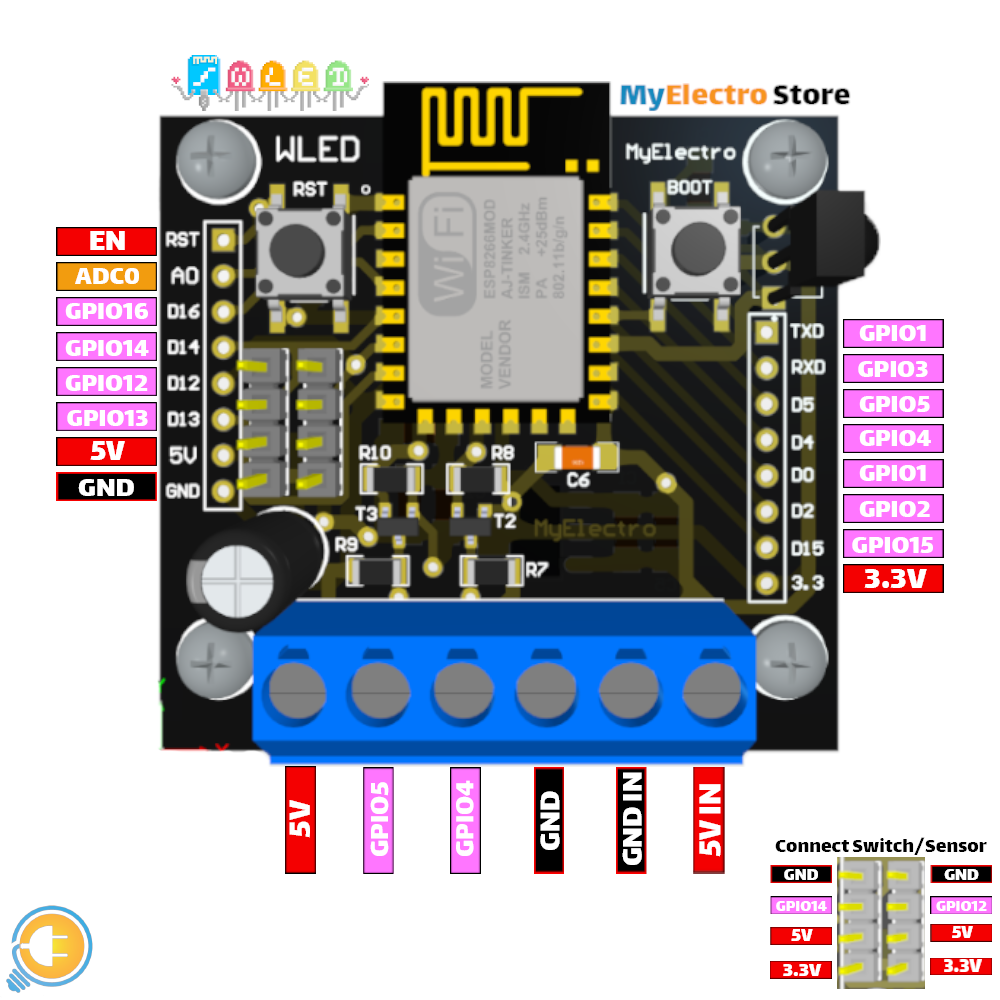

   برد دارای پین‌هدر برای اتصال کلید یا سنسور دیجیتال است.

   • برای کلید ساده (مثلاً برای تغییر افکت یا روشن/خاموش):

     • یک پایه به GND

     • پایه دیگر به GPIO14

   • برای سنسورهایی مثل (PIR):

     • پایه خروجی به GPIO12 یا GPIO14

     • تغذیه سنسور از 5V یا 3.3V ماژول تأمین می‌شود.

   ✨ کاربرد این پین‌ها در تنظیمات WLED قابل انتخاب است (Action → Button GPIO).

   ---

   ✅ جمع‌بندی

   ماژول WLED اختصاصی شما، ابزاری جمع‌وجور، امن و حرفه‌ای برای نورپردازی هوشمند است.
   فقط با یک منبع تغذیه ۵ ولت و چند سیم، به راحتی دنیایی از نور و رنگ را به پروژه‌های خود اضافه کنید.
   چه برای تزیین اتاق، دکور، ویترین یا پروژه‌های صنعتی، این برد انتخابی ایده‌آل است.
