ترانزیستور PMBT2222A یک ترانزیستور NPN از نوع جریان بالا، سرعت بالا و توان پایین است که در بسته‌بندی SOT-23 برای کاربردهای سطح‌نصب طراحی شده است. این ترانزیستور معمولاً در مدارهای سوئیچینگ، تقویت‌کننده‌های سیگنال و مدارهای دیجیتال استفاده می‌شود.
مشخصات فنی:
نوع: NPN

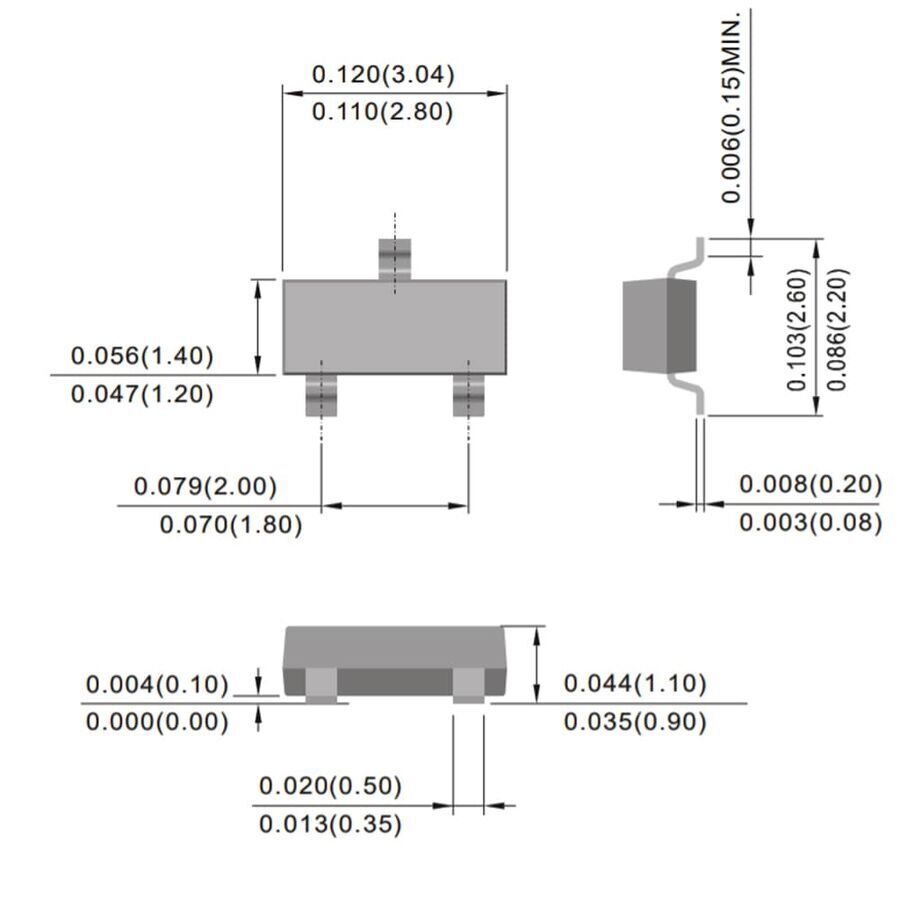

بسته‌بندی: SOT-23 (سطح‌نصب)
ولتاژ کلکتور-امیتر (Vce): حداکثر 40 ولت
جریان کلکتور (Ic): حداکثر 600 میلی‌آمپر
توان نامی (Ptot): حداکثر 310 میلی‌وات
فرکانس قطع (fT): حدود 250 مگاهرتز (برای کاربردهای فرکانس بالا مناسب)
بهره جریان (hFE): حدود 100 تا 300 (بسته به جریان کاری)
کاربردها:
سوئیچینگ در مدارهای دیجیتال
تقویت‌کننده سیگنال در فرکانس‌های بالا
مدارهای درایور LED یا رله
مدارات فرکانس بالا و RF
نحوه استفاده:
بیس: کنترل جریان از کلکتور به امیتر.
کلکتور: ورودی جریان اصلی (جریان بار).
امیتر: خروجی جریان.
مزایا:
بسته کوچک: مناسب برای مدارهای فشرده.
سرعت بالا: مناسب برای کاربردهای سوئیچینگ سریع.
مصرف پایین انرژی: برای دستگاه‌های کم‌مصرف ایده‌آل است.
