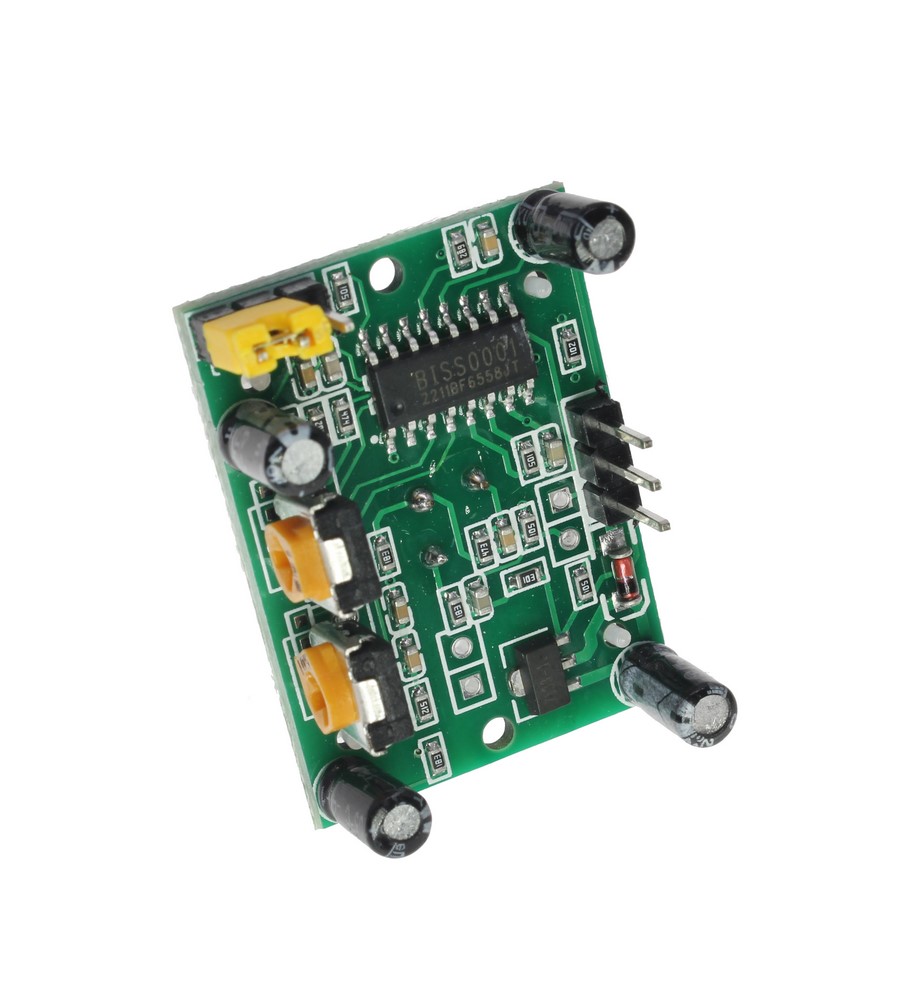

ماژول HC-SR501 یک سنسور تشخیص حرکت مادون قرمز (PIR) است که برای تشخیص حضور انسان و اجسام متحرک استفاده می‌شود. این سنسور تغییرات تابش مادون قرمز محیط را بررسی کرده و در صورت تشخیص حرکت، یک سیگنال دیجیتال HIGH ارسال می‌کند. این ماژول کاربرد گسترده‌ای در سیستم‌های امنیتی، روشنایی خودکار و پروژه‌های هوشمند دارد.
مشخصات فنی ماژول HC-SR501
نوع سنسور: PIR (Passive Infrared)
ولتاژ کاری:4.5V تا 20V DC
جریان مصرفی:کمتر از 50 میکروآمپر
زاویه تشخیص:120 درجه
برد تشخیص حرکت:3 تا 7 متر (قابل تنظیم)
زمان فعال بودن خروجی:قابل تنظیم از 0.3 تا 300 ثانیه
سطح خروجی:HIGH = 3.3V / LOW = 0V
زمان آماده‌به‌کار پس از روشن شدن:حدود 40 ثانیه
ویژگی‌ها و کاربردها
✅ مصرف انرژی پایین و عملکرد قابل‌اعتماد ✅ قابل استفاده در پروژه‌های امنیتی و سیستم‌های روشنایی هوشمند ✅ قابلیت تنظیم برد تشخیص و مدت زمان خروجی ✅ قابل اتصال به آردوینو، ESP و میکروکنترلرها
کاربردهای رایج
🔹 سیستم‌های امنیتی و هشداردهنده‌ها 🔹 روشنایی هوشمند (مانند چراغ‌های راهرو و پارکینگ) 🔹 سیستم‌های حضور و غیاب 🔹 اتوماسیون خانگی و صنعتی
