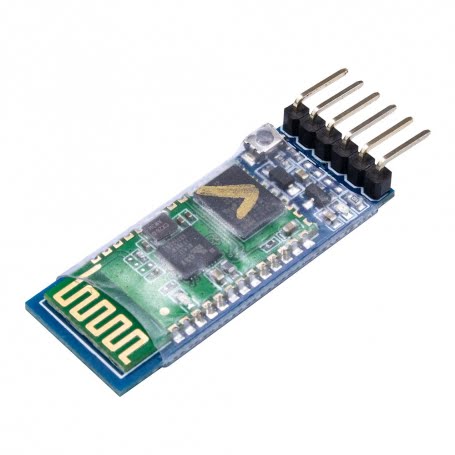

معرفی ماژول بلوتوث HC-05 همراه با برد کمکی

ماژول بلوتوث HC-05 همراه با برد کمکی (Adapter Board) یک ماژول ارتباطی بی‌سیم سریال (UART) است که برای کنترل و تبادل داده بین میکروکنترلرها و دستگاه‌های مختلف از طریق Bluetooth 2.0 استفاده می‌شود. برد کمکی این ماژول شامل رگولاتور ولتاژ داخلی است، بنابراین راه‌اندازی آن نسبت به نسخه بدون برد کمکی آسان‌تر و ایمن‌تر است.

این ماژول قابلیت کار در مد Master (مستر) و Slave (اسلیو) را دارد، بنابراین می‌تواند هم به دستگاه‌های بلوتوثی متصل شود و هم به‌عنوان گیرنده داده کار کند.

ویژگی‌ها و مشخصات فنی ماژول بلوتوث HC-05 با برد کمکی:

✔ تراشه اصلی: CSR BC417143
✔ نسخه بلوتوث: Bluetooth 2.0 + EDR
✔ پروتکل ارتباطی: UART (سریال) با پشتیبانی از دستورات AT
✔ مدهای کاری:

• Master (مستر) – برای ایجاد ارتباط با دستگاه‌های دیگر
• Slave (اسلیو) – برای دریافت داده از سایر دستگاه‌ها
  ✔ سرعت انتقال داده: 9600 بیت بر ثانیه (پیش‌فرض) – قابل تغییر
  ✔ ولتاژ کاری: 3.3V تا 5V (به لطف برد کمکی)
  ✔ فرکانس کاری: 2.4 گیگاهرتز
  ✔ برد ارتباطی: تا 10 متر در محیط باز
  ✔ دارای LED نشانگر وضعیت ارتباط
  ✔ ایمن‌تر از نسخه بدون برد کمکی به دلیل سطح‌ساز ولتاژ داخلی
  ✔ سازگار با آردوینو، STM32، AVR، PIC، Raspberry Pi و دیگر میکروکنترلرها
  ✔ دارای پایه‌های TX، RX، VCC، GND، EN و STATE برای ارتباط راحت‌تر

کاربردهای ماژول بلوتوث HC-05 با برد کمکی

🔹 ارتباط بی‌سیم بین میکروکنترلرها و رایانه یا موبایل
🔹 کنترل ربات‌ها و دستگاه‌های الکترونیکی از طریق بلوتوث
🔹 پروژه‌های اینترنت اشیا (IoT) و خانه هوشمند
🔹 ارسال و دریافت داده بی‌سیم بین دو ماژول HC-05
🔹 ایجاد ارتباط سریال بی‌سیم در پروژه‌های امبدد
