توضیحات
قطعه +DS1307Z یک RTC (Real-Time Clock) یا ساعت زمان واقعی است که توسط شرکت Maxim Integrated طراحی شده است. این تراشه به طور گسترده برای ذخیره و نگهداری زمان و تاریخ دقیق استفاده می‌شود، حتی در صورت قطع برق. مدل +DS1307Z نسخه‌ای از این تراشه با بسته‌بندی SMD (سربی) است که برای کاربردهای کوچک و کم‌مصرف مناسب است.
ویژگی‌ها و مشخصات فنی:
پروتکل ارتباطی:
- از رابط I²C (دو سیمه) برای ارتباط با میکروکنترلر استفاده می‌کند.
- آدرس پایه I²C برابر با 0x68 است.
فرکانس ساعت:
- از یک کریستال کوارتز خارجی 32.768 کیلوهرتزی برای زمان‌بندی دقیق استفاده می‌کند.
منبع تغذیه:
- ولتاژ کاری: 4.5 تا 5.5 ولت.
- دارای ورودی باتری (Vbat) برای پشتیبان‌گیری زمان در صورت قطع برق اصلی (با باتری 3 ولت مانند CR2032).
ویژگی‌های زمان‌بندی:
- پشتیبانی از زمان در قالب ساعت (ثانیه، دقیقه، ساعت) و تاریخ (روز، ماه، سال).
- قابلیت مدیریت سال کبیسه به صورت خودکار.
پین‌ها:
- بسته‌بندی: SOP-8 (Small Outline Package).
- دارای 8 پین:
- VCC: تغذیه اصلی.
- GND: زمین.
- SDA: خط داده I²C.
- SCL: خط کلاک I²C.
- VBAT: ورودی باتری.
- X1 و X2: برای اتصال کریستال خارجی.
- NC: بدون اتصال.
حافظه داخلی:
- شامل 56 بایت حافظه RAM برای ذخیره اطلاعات کاربردی (مثل داده‌های سنسورها یا پیکربندی‌ها).
خروجی سیگنال ساعت:
- دارای خروجی Square Wave (موج مربعی) با فرکانس‌های 1Hz، 4kHz، 8kHz، و 32kHz.
دقت:
- دقت زمانی آن وابسته به کیفیت کریستال کوارتز است و معمولاً در حدود ±20ppm (ثانیه در میلیون) است.
کاربردها:
- دستگاه‌های ضبط داده: مانند دیتالاگرها که به ثبت زمان دقیق نیاز دارند.
- سیستم‌های کنترل صنعتی: برای هماهنگی عملیات زمان‌مند.
- دستگاه‌های قابل حمل: مثل ساعت‌های دیجیتال، سیستم‌های هشدار، و تایمرها.
- سیستم‌های خانگی هوشمند: برای زمان‌بندی عملیات دستگاه‌ها.
- بردهای آموزشی و میکروکنترلرها: از جمله آردوینو، رزبری پای و دیگر بردها.
مزایا:
- طراحی کم‌مصرف.
- امکان نگهداری زمان حتی در صورت قطع تغذیه اصلی.
- ساده بودن ارتباط با میکروکنترلرها از طریق I²C.

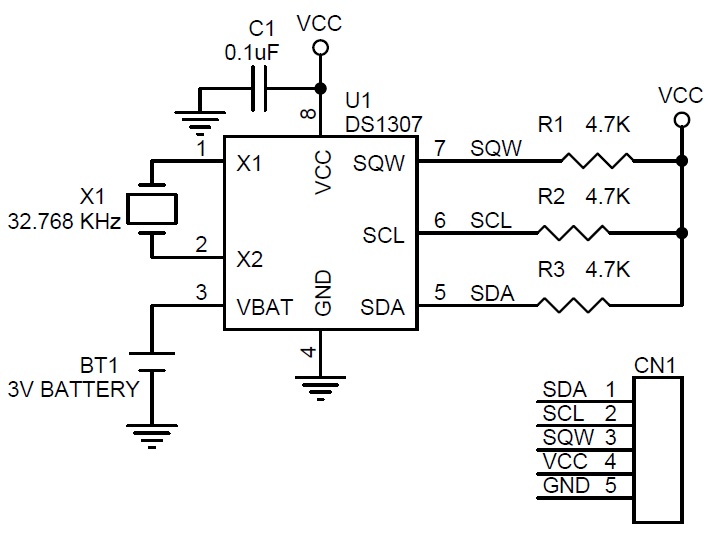

نحوه استفاده:
اتصال به میکروکنترلر:
- پین‌های SDA و SCL را به خطوط I²C میکروکنترلر متصل کنید.
- باتری پشتیبان را به پین VBAT وصل کنید.
نصب کریستال:
- کریستال کوارتز را به پین‌های X1 و X2 متصل کنید.
برنامه‌ریزی:
- از کتابخانه‌های آماده (مثلاً در آردوینو یا میکروپایتون) برای تنظیم و خواندن زمان و تاریخ استفاده کنید.
